Plakalar, EN 10025-2 2019 standardına göre S235JR veya UNIEN 10149-2013 standardına göre S355MC çelik sınıfından yapılmıştır. EN ISO 898-1 standardında (vidalar) ve EN ISO 898-2 standardında (somunlar) belirtilen mekanik özelliklere sahip yüksek direnç sınıfı 8.8 cıvatalar kullanılır.

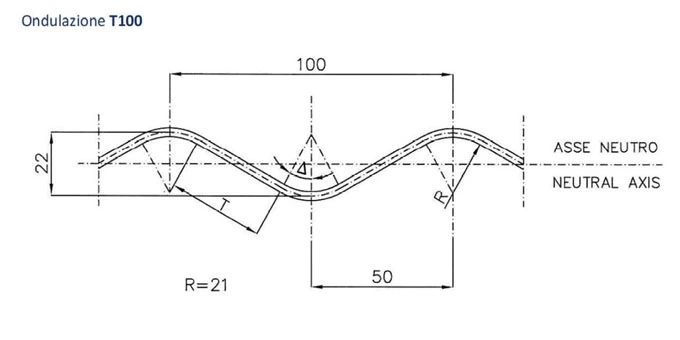

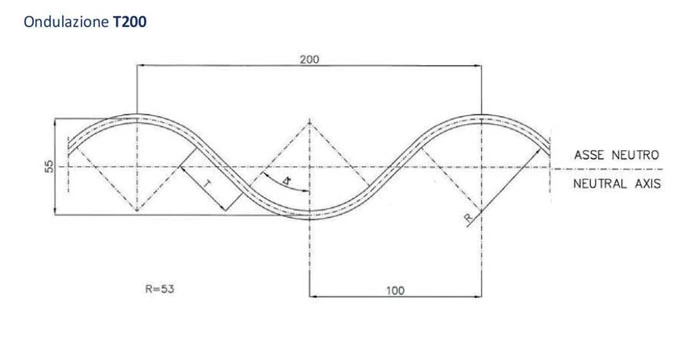

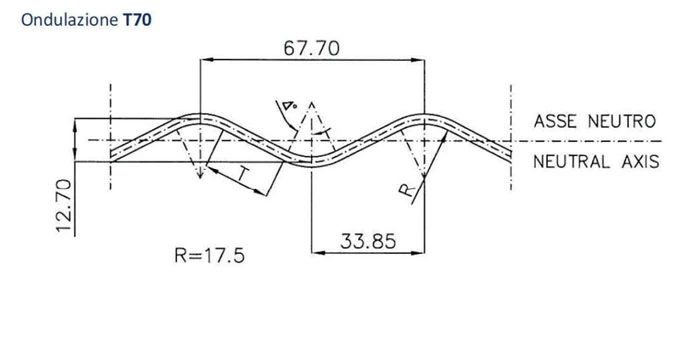

Korozyona karşı koruma sağlamak amacıyla plakalar, somunlar ve cıvatalar için EN ISO 1461:2009 standardına uygun olarak plakaların kalınlığına ve somun ve cıvataların tipine göre değişen miktarda çinko içeren bir sıcak daldırma galvaniz banyosu öngörülmüştür. Çelik menfezler, yapıları oluşturan plakaların 3 tip oluklu profili ile üretilir; oluklar farklı genişlik ve derinliğe dayanır:

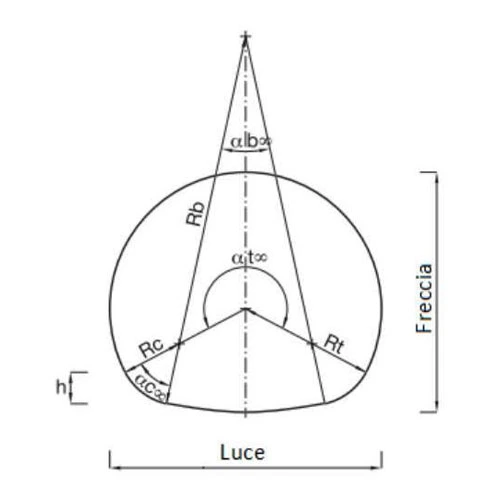

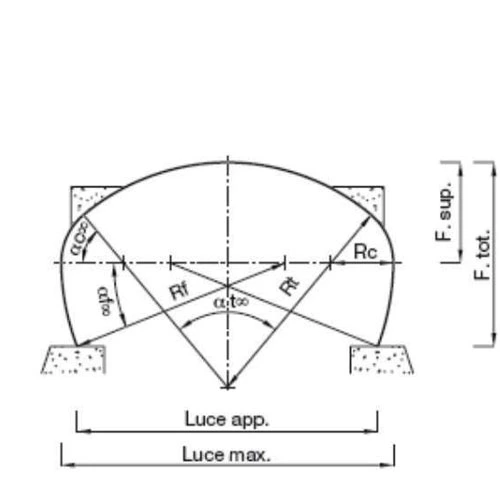

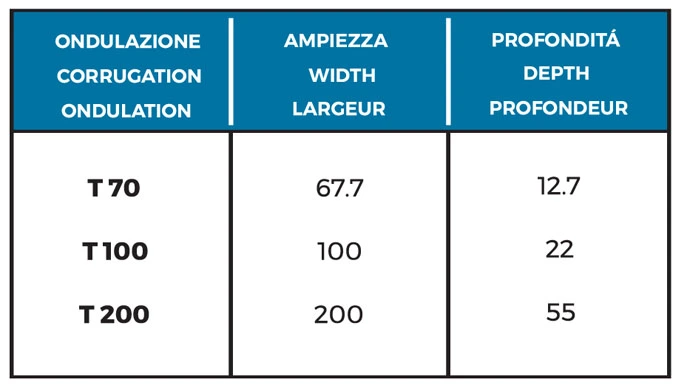

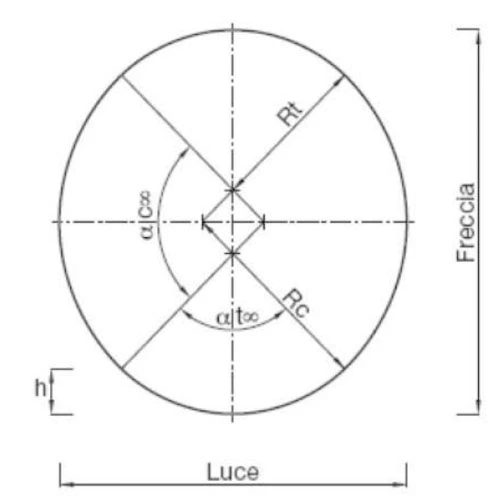

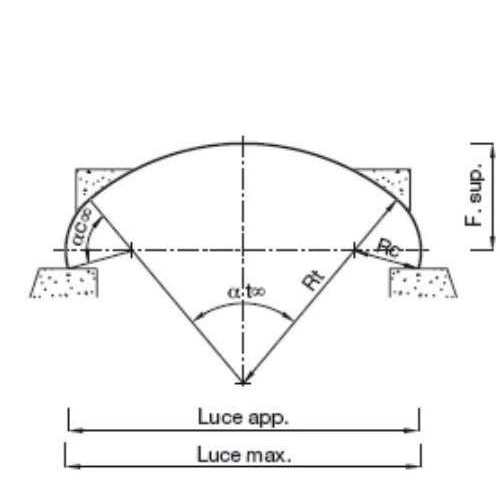

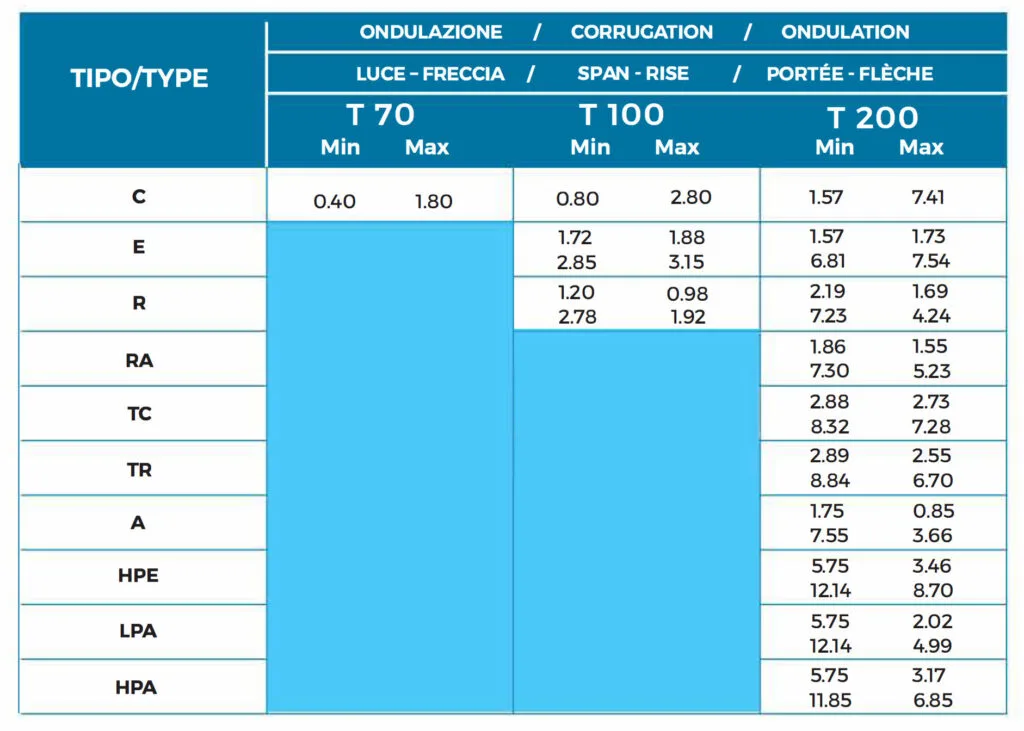

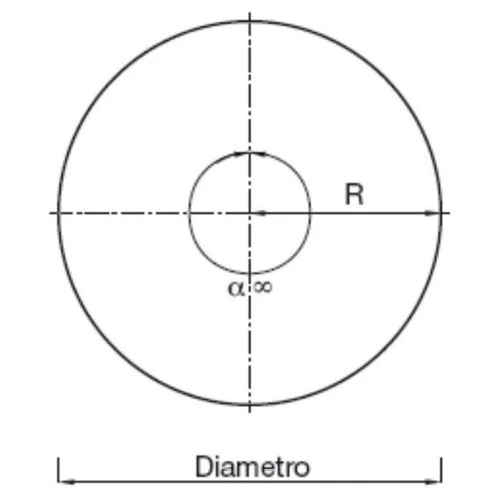

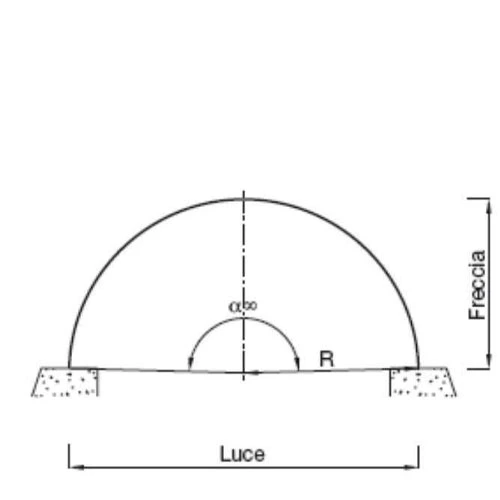

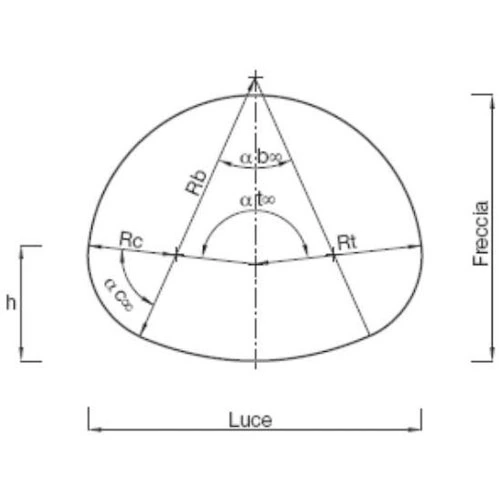

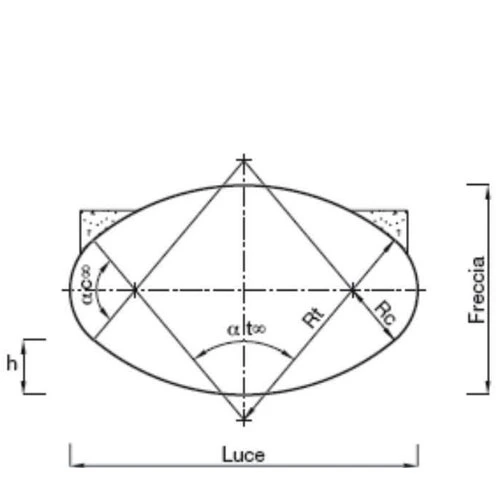

Tablo, katalogda yer alan tiplerin ana geometri özelliklerini oluk tipine göre göstermektedir.

Menfezlerin tarafsız eksene göre gerçek boyutları, ± %2 tolerans dahilinde teorik boyutlardan farklı olabilir.

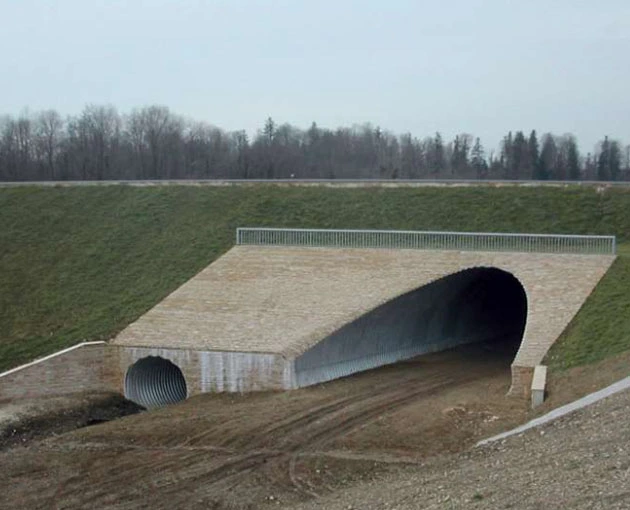

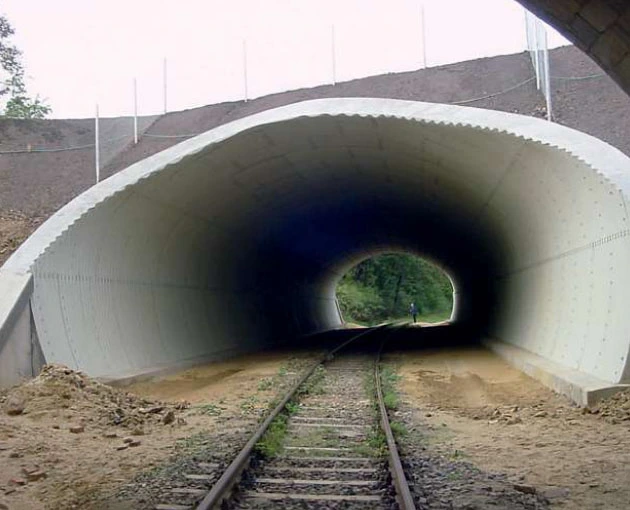

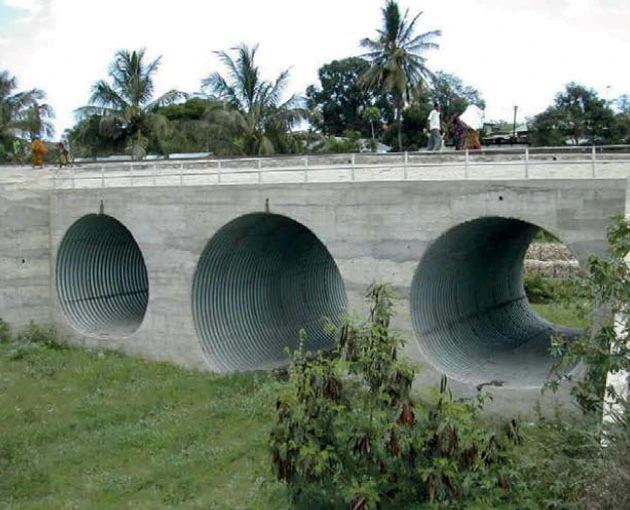

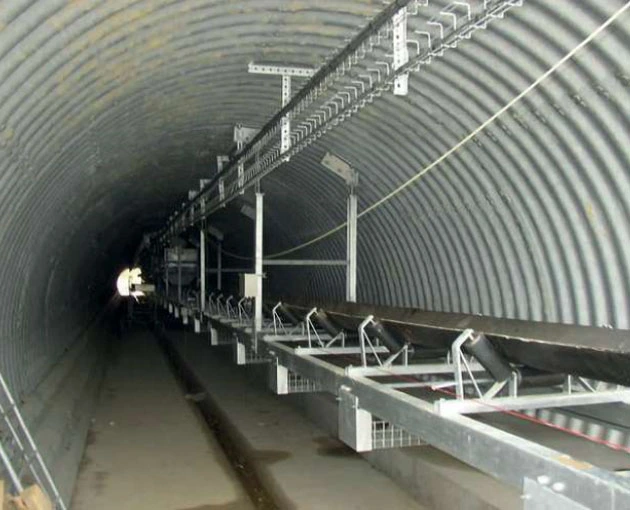

• Su Kanalları • Drenaj Hidrolik Kolektörleri • Hizmet Galerileri

• Su Kanalizasyonu • 1. ve 2. Derece Köprüler

Blokaj Tekniğinin Gerekli Olduğu Alanlar

Menfezin statik işlevi yalnızca çelik yapı tarafından değil, aynı zamanda teknik bloğu oluşturan etrafındaki sıkıştırılmış toprak tarafından da garanti edilir.

Teknik bloğun doğru boyutlandırılması ve mükemmel bir şekilde uygulanması montaj kılavuzunda gösterilmiştir. Ancak, prensip olarak, menfezin etrafında “ht” katmanı olarak adlandırılan 20 cm’lik bir katman için maksimum 5 mm çapında monogranüler malzeme kullanılması önerilir.

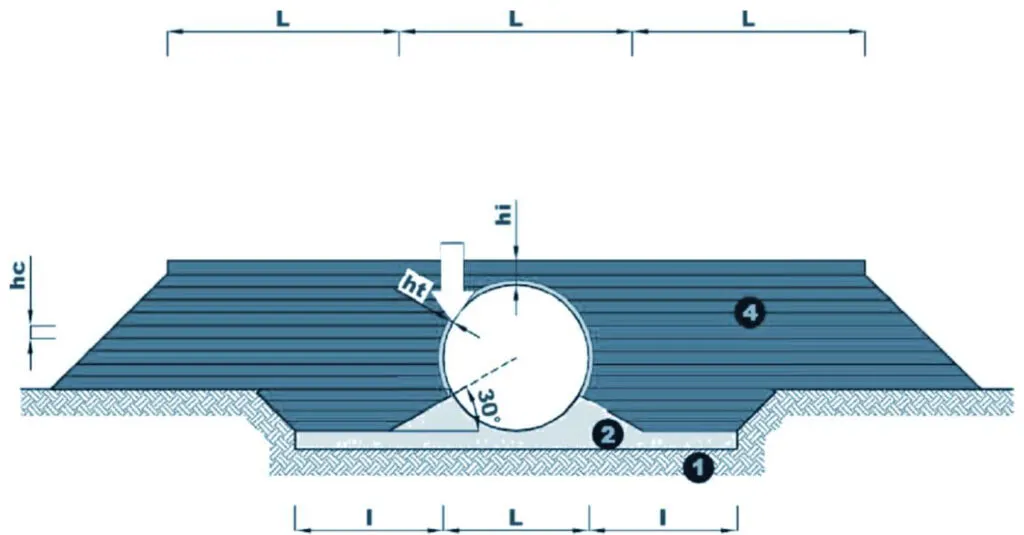

• 1: Genel ana dolgu (sahadaki zeminin kapasitesine bağlı olarak belirlenecek seviye, müşterinin sorumluluğundadır)
• 2: yapay temeller ve yataklamalar 4 yan tutucu dolgu
• l: 1.00 m. iyi bir toprak üzerinde – aksi takdirde
• L: menfez açıklığı
• ht: 20 cm. kum /Emaks. 5 mm
• hc: Menfez üzerindeki dolgu yüksekliğidir.
• hi Menfez iç yüksekliği veya çapıdır (çelik koruge borunun içten yüksekliği).
• 20,30 cm maks. tabaka yüksekliği, saha araçlarının dolaşmasına izin verecek kadar minimum dolgu seviyesinde olmalıdır.
